Порядовки печи "Экономка"

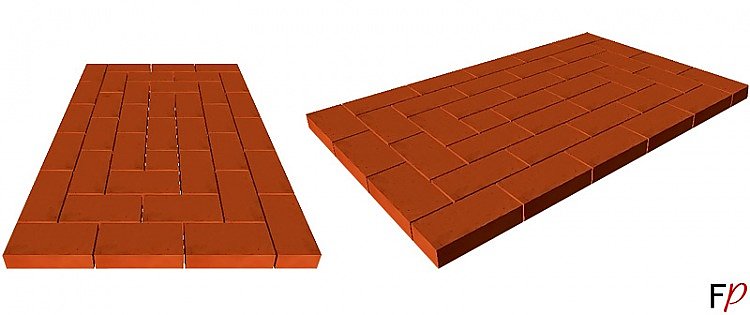

. С этого ряда начинается основание дымоходов и зольник. Его лучше выложить из хорошего качественного кирпича.

2-ой ряд

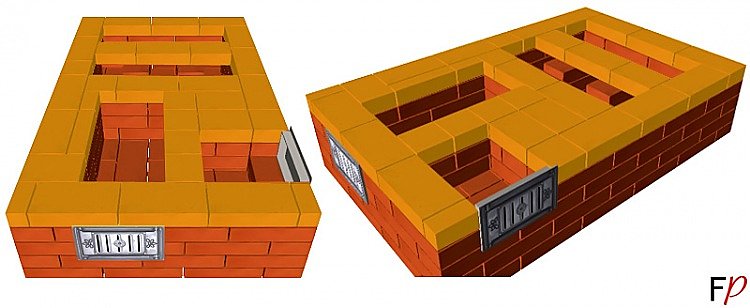

3-ий ряд. В этом ряду стоит поддувальная дверца большого топливника. Там же камера малого топливника. Можно срезать на клин задние поверхности двух лицевых кирпичей, образующих зольную камеру, так вам будет удобнее выгребать пепел и золу.

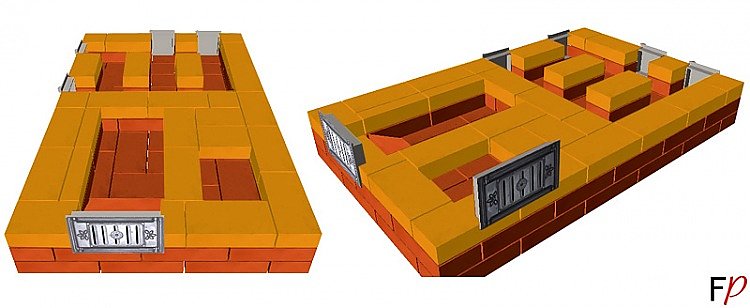

4-ый ряд. Установлена поддувальная дверка малого топливника (обратите внимание, что в книге П.И. Воропая, в перечне строительных материалов для печи, указаны поддувальные дверки 2-х разных размеров, а на порядовках – одного: 250 мм х 140 мм).

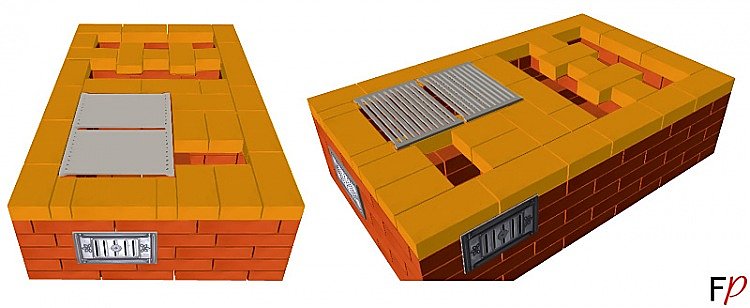

В 5-м ряду требуется выпустить кирпичи для установки колосниковых решеток большего топливника. Размеры этих выпусков определяются размерами колосниковой решетки. И тут опять несоответствие с описанием по книге П.И. Воропая: колосниковые решетки имеют размеры 180х250 мм. На практике получается, что если решетки такого же размера, то заплечики для установки расположены на короткой стороне, поэтому прорези располагаются поперек топливника.

6-й ряд. В этом ряду устанавливается колосниковая решетка большого топливника (с длиной 500 мм). Суммарная же длина колосниковых решеток равна 360 мм. Разница составляет 140 мм. Щели лучше закрыть клиновыми кирпичами, имеющими скос к колосниковой решетке. Это довольно удобно - угли с клиновых кирпичей скатываются на колосниковую решетку и улучшают процесс горения.

7-ой ряд

8-ой ряд

9-ый ряд

10-ый ряд

В 11-м ряду перед укладкой кирпичей на раствор следует разместить фаянс и четверти под варочную плиту. Кирпичи 2-го ряда пода нужно отшлифовать. Для того, чтобы работа шла быстрее, можно использовать электроинструмент. Работа пойдет быстрее. Только имейте в виду, будет очень много пыли.

12-ый ряд

13-ый ряд

14-ый ряд

На 15-м ряду кирпичи, входящие в варочную камеру, снизу обрабатываются на клин. Сверху этого ряда (под кирпичи 16-го ряда ставятся стяжки в боковые стенки печи и небольшая полочка для перекрытия устья. Полочку можно сделать из металлического уголка 50 мм х 50 мм. Главное здесь - выдержать нужное расстояние между уголками, чтобы между ними мог войти кирпич

16-й ряд. Перекрываем устье и ставим поперечные стяжки.

17-й ряд на этом ряду ставится полочка под перетрубье и еще одни продольные стяжки. Для левой стяжки в полочке уголка вырезается специальный паз. Опорную трубу для полочки нужно вырезать с миллиметровым припуском. На фаянсе и полочке перетрубья размещается положение трубы, затем по внутреннему диаметру трубы делаются по три отверстия, сверлятся, нарезается резьба и вворачиваются шпильки (можно сделать их из гвоздей, которые остались после изготовления заклепок для клямеров). Шпильками труба фиксируется от смещения. Миллиметровый припуск позволяет окончательно подогнать высоту трубы по месту.

18-ый ряд

Кладка свода заканчивается на 19-м ряду. Перед тем, как поставить замковый кирпич, делается шаблон из обрезка сайдинга и им проверяется геометрия паза в кладке. Кирпич, при надобности, можно подточить. Чтобы хорошо положить кирпич на кружало, можно осадить его легкими ударами киянки

20-ый ряд.

21-й ряд. В этом ряду закладывается вентиляционный канал.

22-ой ряд

На 23-м ряду можно поставить прочистную дверцу. Ее можно использовать и как самоварный душник.

24-й ряд

25-ый ряд

26-ой ряд

27-ой ряд

28-ой ряд

29-ый ряд

30-ый ряд

31-й ряд

32-ой ряд
